探究变压器原、副线圈电压与匝数的关系
保持原线圈输入电压一定，改变原、副线圈匝数，测量副线圈电压，找出电压与匝数的关系，并分析数据偏离匝数比的原因。
三维 · 可互动核心思想
控制变量：先只改副线圈匝数，再只改原线圈匝数；电压比近似等于匝数比，偏离来自铜损、铁损和漏磁。
- U₁ / U₂ ≈ n₁ / n₂
- 理想变压器：U₁ / U₂ = n₁ / n₂
实验流程
- 01认识装置

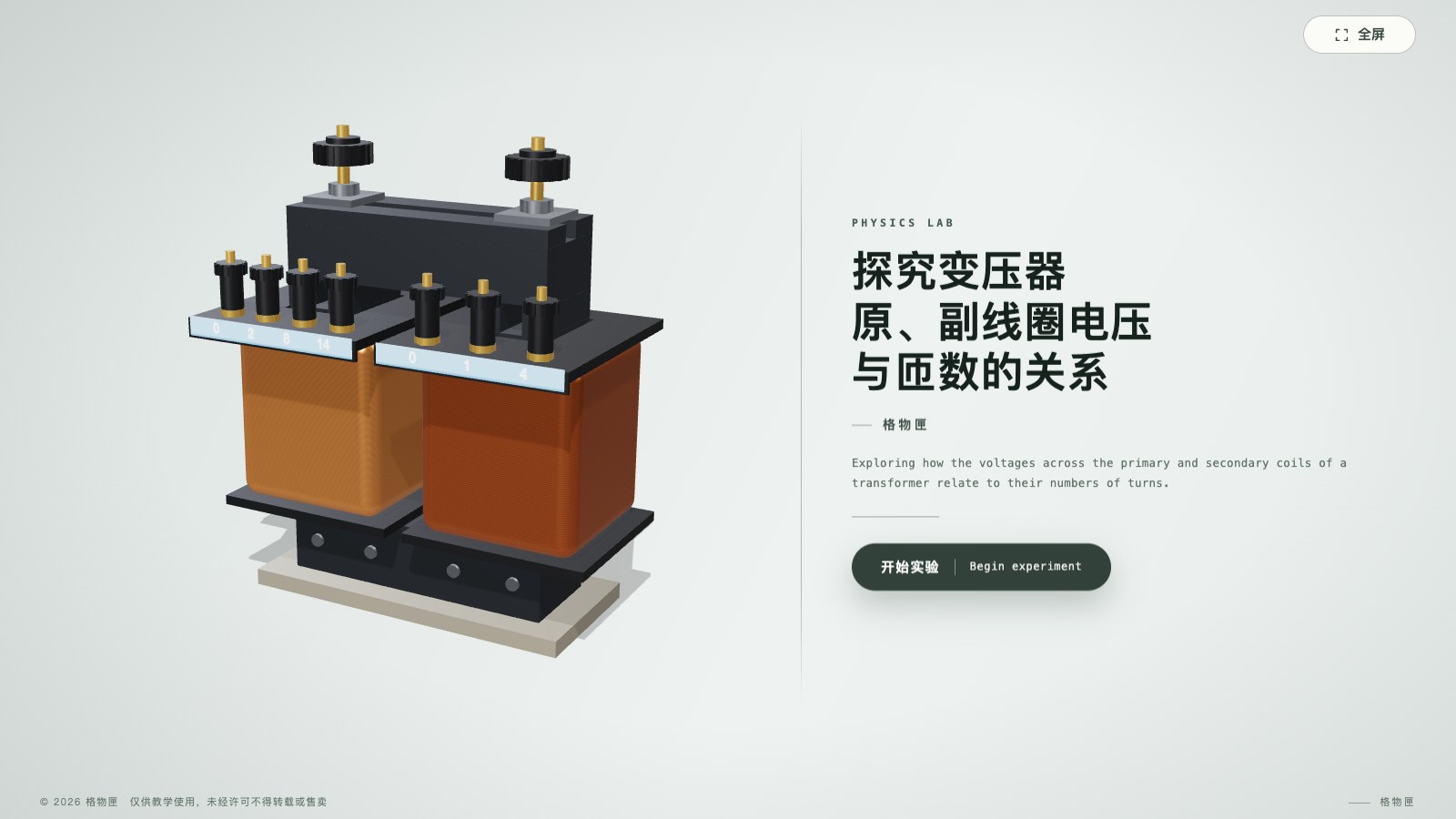

拆开和组装可拆变压器，看铁芯、两个线圈、接线柱匝数，以及磁感线怎样通过铁芯。
- 02实验一、二
实验一保持 U₁、n₁ 不变改 n₂；实验二保持 U₁、n₂ 不变改 n₁；接交流电，读两只多用电表。
- 03数据处理
确认两张记录表，算电压比与匝数比，作图并得出结论。
器材与看点
用到的器材
- 可拆变压器（铁芯与线圈）
- 学生电源（交流挡）
- 多用电表（交流电压挡）两只
- 导线
看点与易错
- 用低压交流电，接线时先断电
- 必须接交流，直流不能使副线圈产生电压
- 数据略偏离匝数比是正常的，因为有能量损耗
