三维 · 可互动核心思想
感应电流的磁场总是阻碍原磁场磁通量的变化：磁通量增加，感应磁场与原磁场相反；磁通量减少，感应磁场与原磁场相同。
- 楞次定律：感应电流的磁场阻碍引起感应电流的磁通量的变化
实验流程

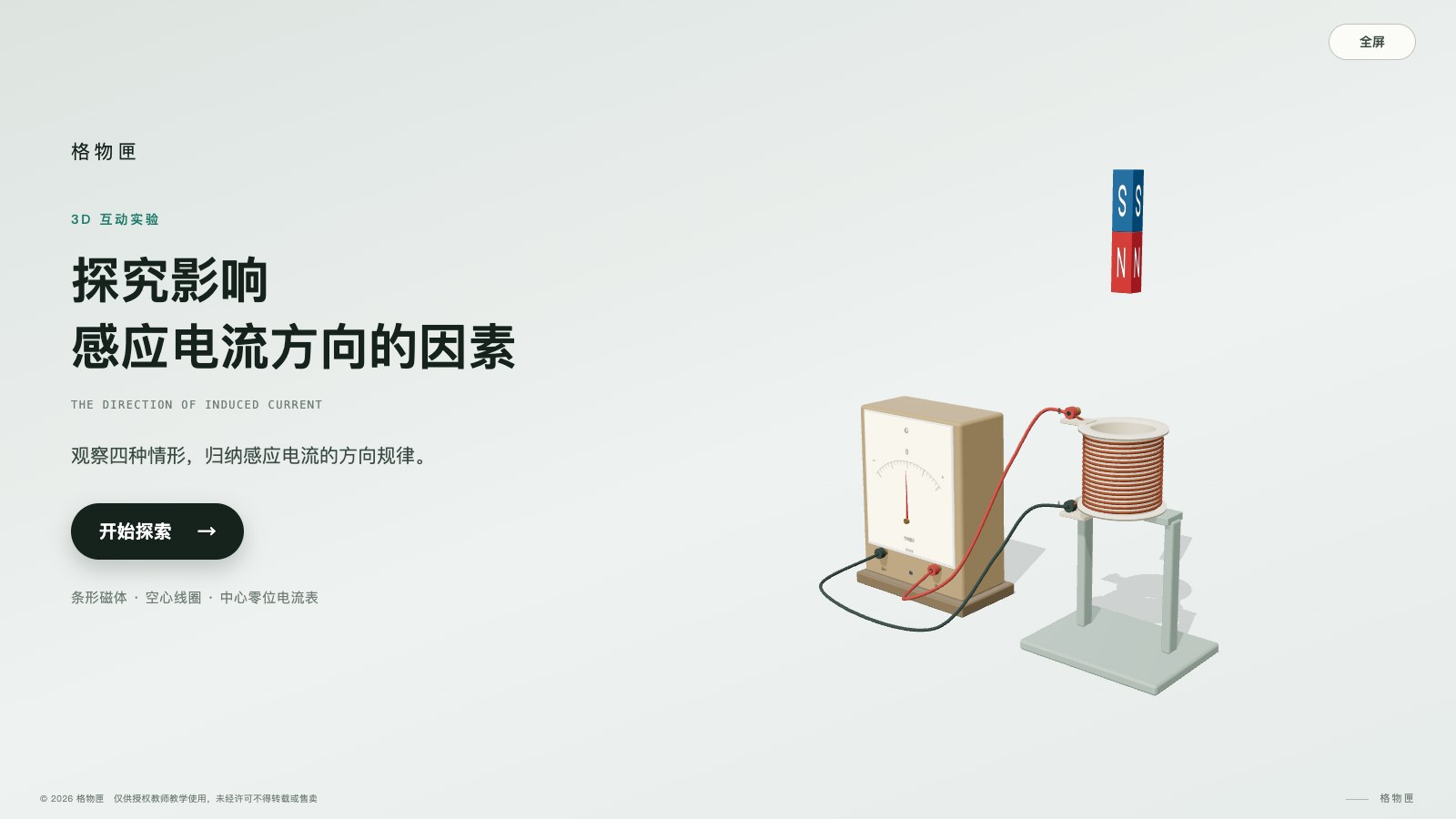

- 01认识装置
看线圈、中心零位电流表、条形磁体，确认表针偏转方向和线圈绕向的约定。
- 02实验阶段
依次做四种情形（N 极插入、N 极拔出、S 极插入、S 极拔出），系统自动运动并记录。
- 03分析归纳
连点四次“下一步”，依次揭示原磁场与磁通量变化、感应电流、感应磁场，再比较归纳。
器材与看点
用到的器材
- 螺线管
- 中心零位电流表
- 条形磁体
- 导线
看点与易错
- 表针偏转方向与线圈绕向要分别判断
- 磁体停下来后没有感应电流，分析图是运动时的定格
- 开路时不能归纳完整的方向规律
