三维 · 可互动核心思想
由闭合电路欧姆定律，路端电压 U 与电流 I 呈线性关系：图线在纵轴上的截距是 E，斜率的绝对值是 r。
- U = E − Ir
实验流程

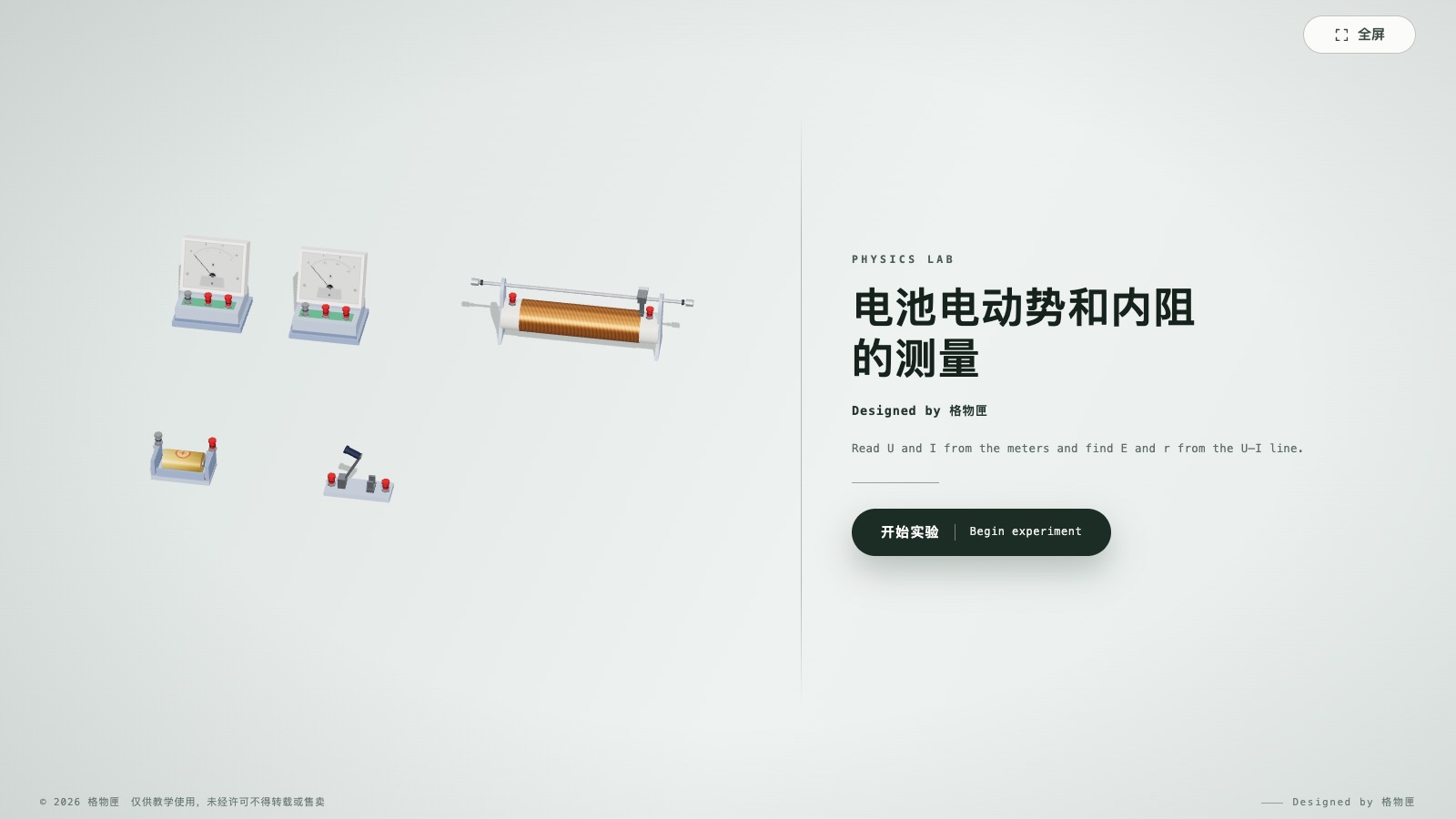

- 01认识装置
电池、两只电表、滑动变阻器与开关。
- 02实验阶段
连线后调节滑动变阻器，记录多组 U、I。
- 03数据处理
描点作 U–I 图线，由截距与斜率求出 E 和 r。
器材与看点
用到的器材
- 干电池
- 电流表与电压表
- 滑动变阻器
- 开关与导线
看点与易错
- 看清图线纵轴是否从零开始，截距与斜率要按实际坐标读
- 电流不宜过大，通电时间不宜过长
